МАТЕРИАЛЫ ДЛЯ ИЗОЛЯЦИИ СТЫКОВ

Кожухи (или термоусаживающаяся муфта для линейного стыка) для изоляции тройников, угольников (отводов) и линейных стыков обеспечивают тепло-, гидроизоляцию соединения. Монтажный набор состоит из двух полукожухов (материал ПНД), набора болтов с гайками и шайбами, заливочной и заварочной пробок, емкостей с компонентами ППУ, которые заливаются внутрь смонтированных кожухов или предварительно усаженной термоусаживающейся муфты. Отводы кожухов совместимы с любыми типоразмерами оболочек изолируемых труб.

каталог

Области применения

(01)

Формирование тепло -гидроизолированной конструкции стыка трубопроводов ТВЭЛ-ПЭКС,

следующей после этапа фитинговых соединений несущих полиэтиленовых труб.

ОСОБЕННОСТИ МАТЕРИАЛОВ ДЛЯ ИЗОЛЯЦИИ СТЫКОВ

Простой монтаж

Для изоляции с помощью кожухов не требуется электричество и газ

Универсальность типоразмеров кожухов

Надежная гидрозащита материала конструкции

Производство аккредитовано в ПАО «Газпромнефть»

ВИДЫ МАТЕРИАЛОВ ДЛЯ ИЗОЛЯЦИИ СТЫКОВ

Кожухи для изоляции линейных стыков

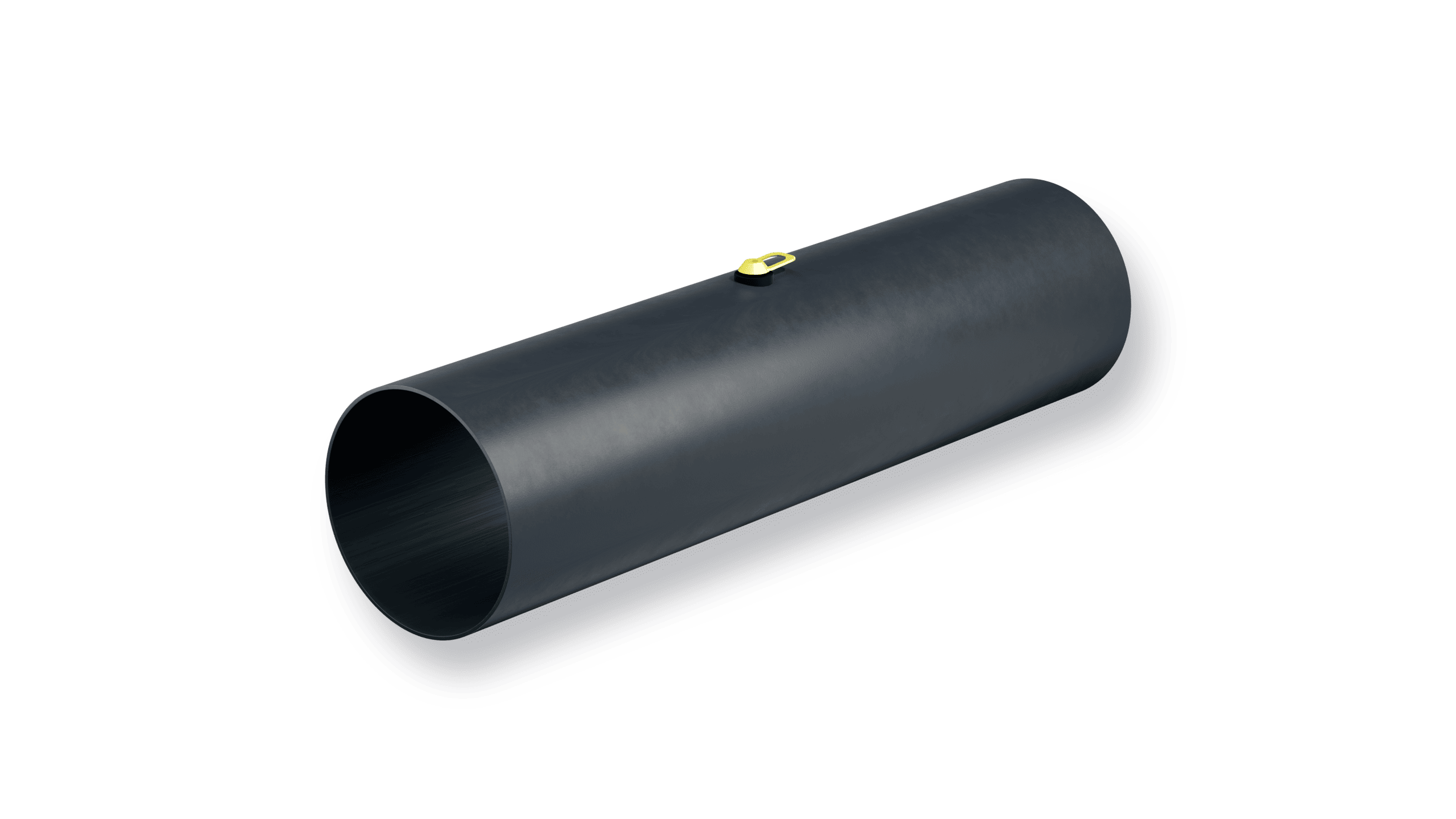

Термоусаживающаяся муфта для изоляции линейного стыка изготовлена для оболочек, мм d 90, 110, 125, 140, 160, 180, 225

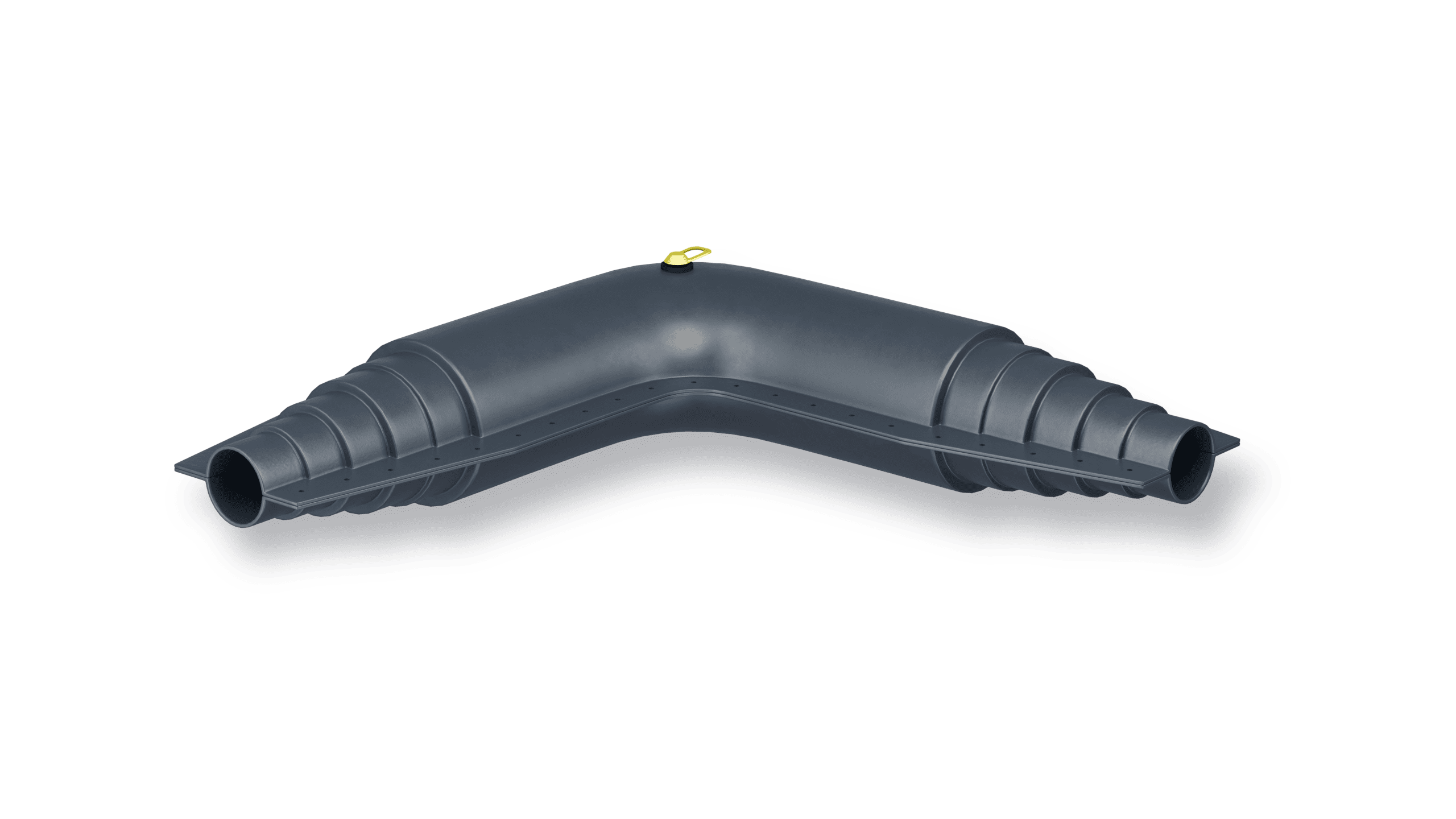

Кожухи для изоляции отводов (угольников)

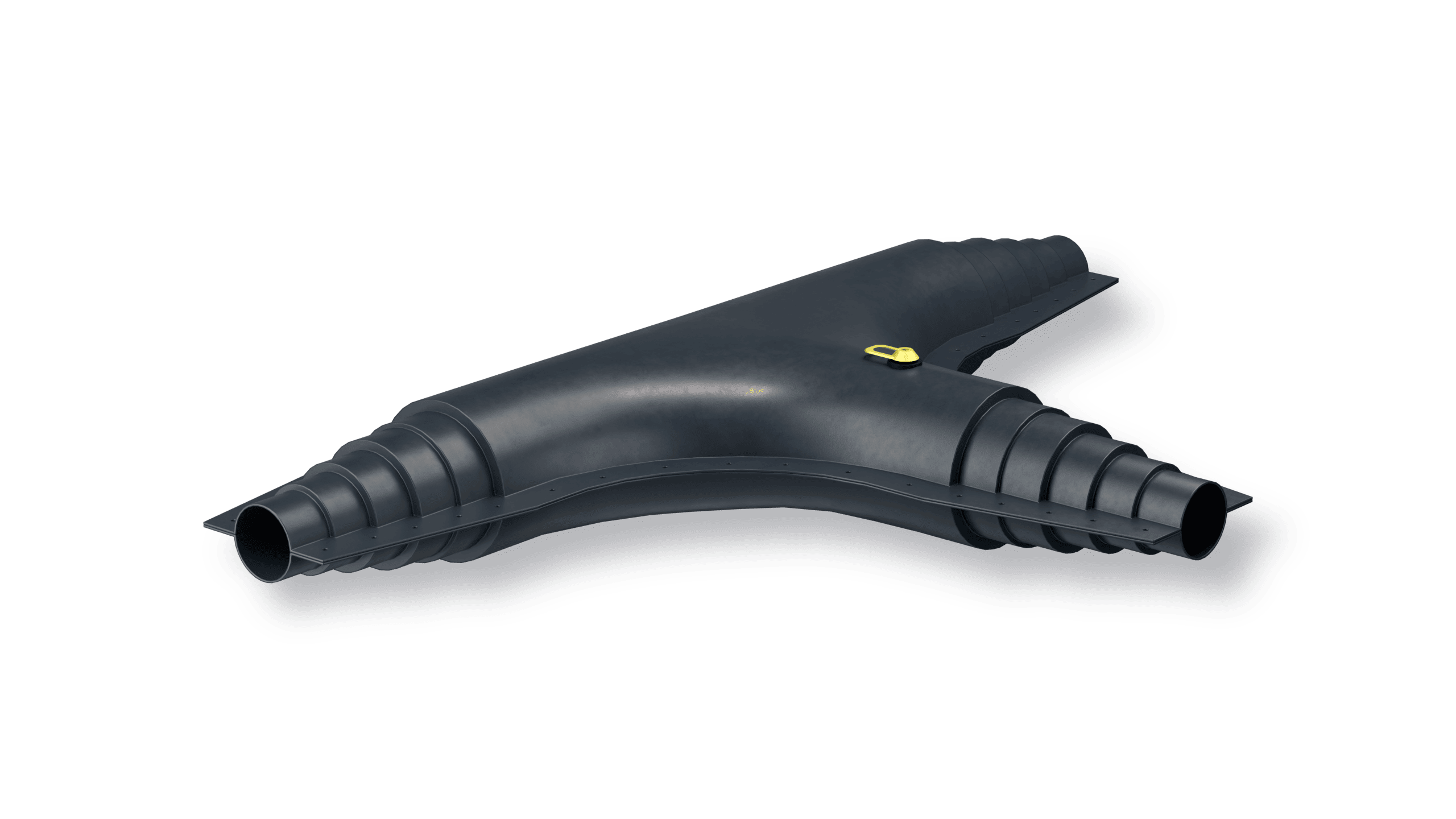

Кожухи для изоляции тройников

Производство

Завод Полимерных Труб производит и поставляет комплектующие для тепло -гидроизоляции стыков. Материал - полиэтилен низкого давления, обеспечивающий надежность конструкции стыка при эксплуатации в грунте, и её гидрозащиту от проникновения влаги в область теплоизоляции стыка.

Производство и применение материалов для изоляции стыков

Если вы не уверены подойдет ли вам данное решение, и мы поможем вам определиться

бесплатно

Поможем в проектировании и получении муниципального гранта

Узнайте подойдет ли решение именно вам

Если вы не уверены подойдет ли вам данное решение, напишите нам и мы поможем вам определиться

Сертификаты

(1сертификат)

(01)

Письмо о необязательности сертификации соединительных деталей (фитингов)

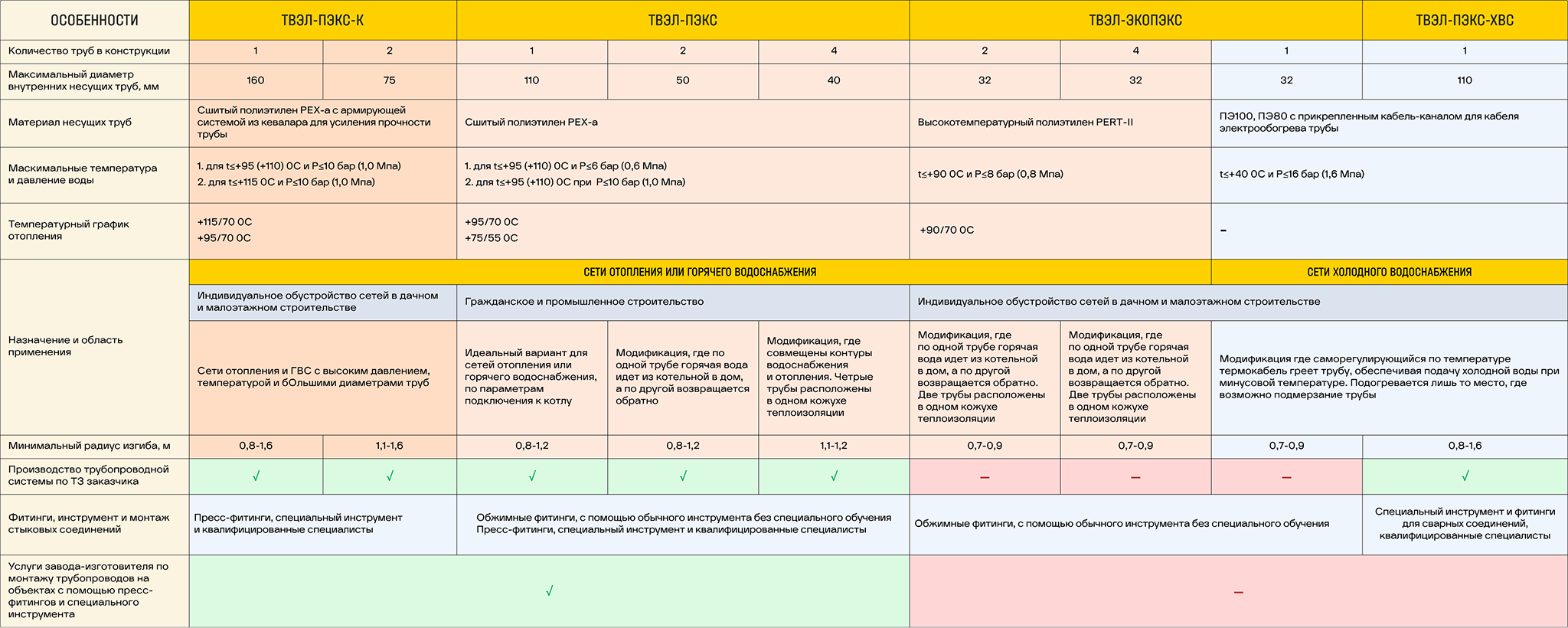

Сравнение типов продукции
