Трубы ПАТ СТС

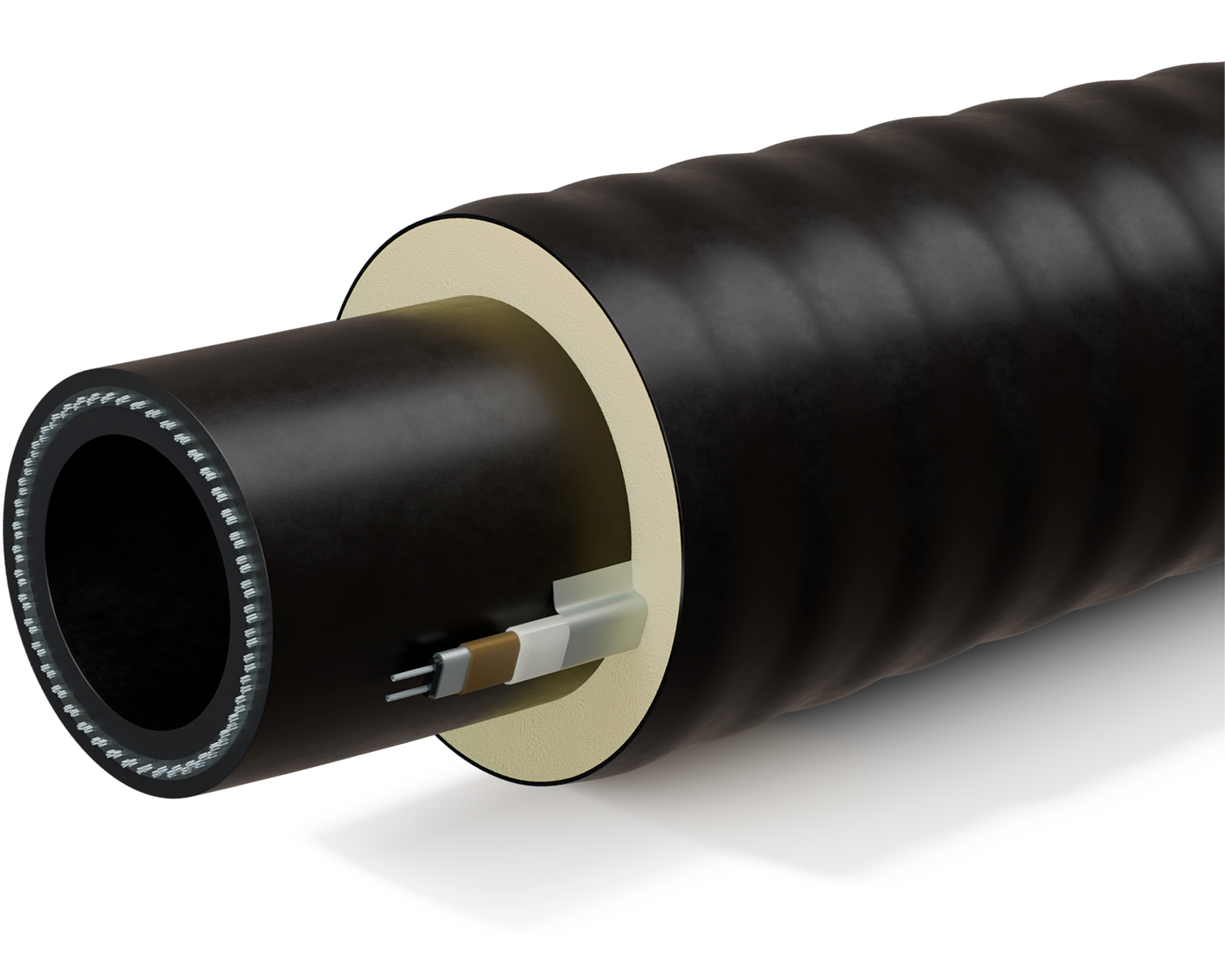

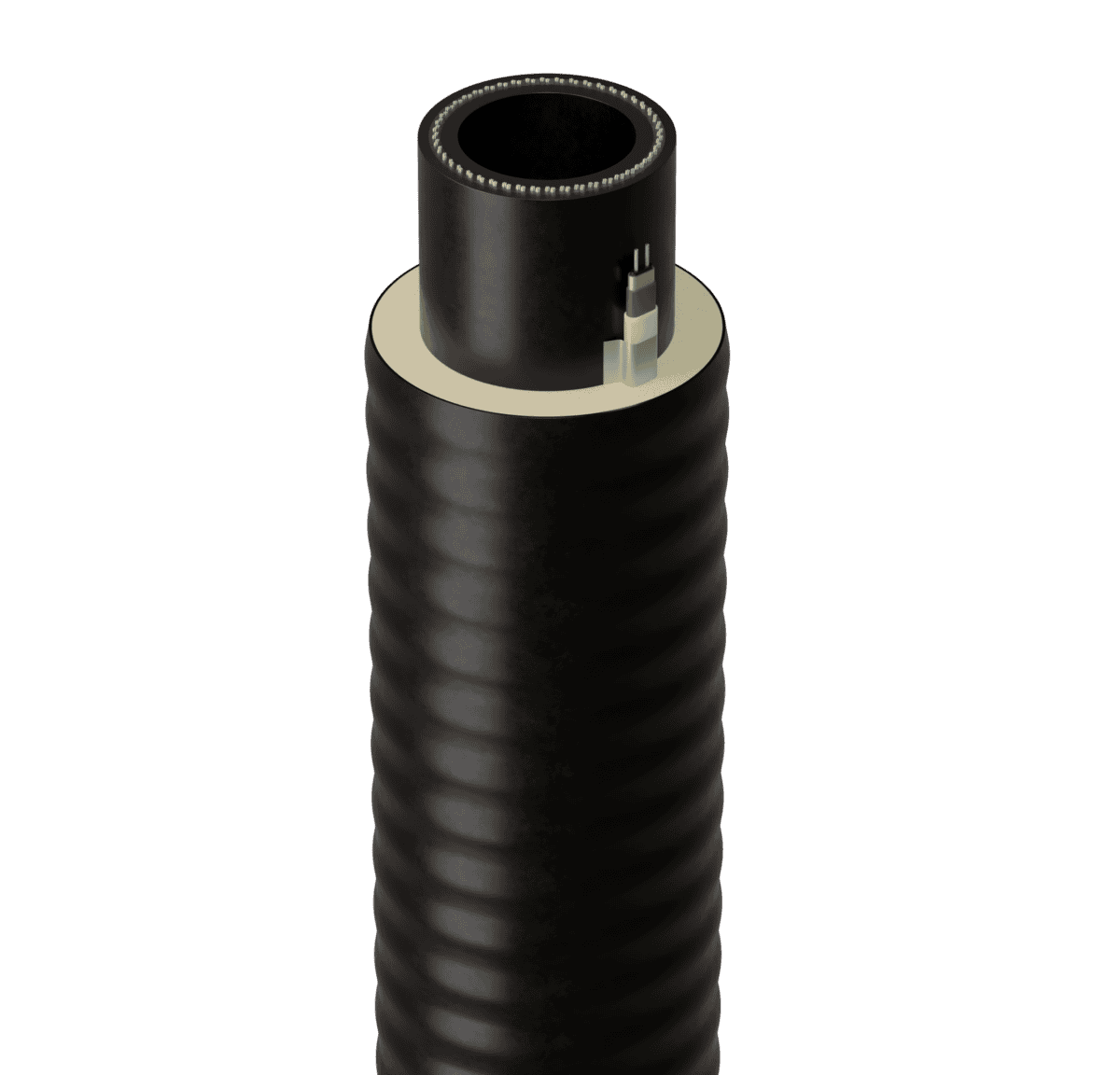

Труба ПАТ СТС с кабель-каналом

ГОСТ Р
59834-2021

Гибкая полимерная армированная труба с тепловым слоем в пенополиуретановой теплоизоляции для транспортировки жидкостей с максимальной рабочей температурой до +60 °C и максимальным давлением до 25 Мпа. Трубы ГПАТ разрабатываются, производятся компанией АО "Мимир композитные технологии" при участии специалистов АО "Завод полимерных труб". https://mimir-gpat.ru

каталог

ГОСТ Р
59834-2021

Области применения

(01)

Транспортировка нефтяной, газовой и водной эмульсии

(02)

Транспортировка подтоварной нефти

(03)

Транспортировка агентов нагнетающих станций

(04)

Холодное водоснабжение, водоотведение

(05)

Технологические трубопроводы на высоком и среднем давлении

(06)

Системы искусственного снего-образования

ОСОБЕННОСТИ ТРУБЫ ТРУБА ГПАТ

Материал трубы абсолютно не подвержен коррозии

не зарастает осадками внутри несущей трубы

Простой монтаж стыков с помощью фитингов

выдерживает случаи замораживания-размораживания без потери свойств

Минимальная температура для эксплуатации до -600С

Наша новая продукция - труба ТВЭЛ-ПЭКС-К (PE-RT-II) ! d 225/315мм в наличии на складе

ВИДЫ ТРУБ ПАТ СТС

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,,, мм	Вес 1 п.м., кг
50/71	71,2 × 10,6	179 × 3,0	5,5
50/84	84,4 × 17,6	192 × 3,0	5,9
65/88	88,2 × 11,6	196 × 3,0	6,8
65/99	99,4 × 17,2	207 × 3,0	7,3
75/99	99,2 × 12,1	207 × 3,0	7,5
75/109	109,4 × 17,2	212 × 3,2	8,0
80/107	107,2 × 13,6	212 × 3,2	8,8
80/115	115,4 × 17,1	212 × 3,2	9,4
90/119	119,2 × 14,6	212 × 3,2	9,7
90/126	126,4 × 18,2	212 × 3,2	10,0
100/130	130,25 × 15,1	212 × 4,0	12,0
100/137	137,4 × 18,7	212 × 4,0	13,0
125/159	159,2 × 17,1	212 × 4,0	12,0
125/166	166,4 × 20,7	212 × 4,0	15,0

Сокращенное обозначение (d_тр вн. /d_тр нар.)	Радиус изгиба, мм	Длина на барабане, м
	50/71	1200	300
50/84	1200	300
65/88	1200	270
65/99	1200	270
75/99	1200	240
75/109	1200	240
80/107	1200	173
80/115	1200	173
90/119	1200	173
90/126	1200	173
100/130	1200	173
100/137	1200	173
125/159	1200	173
125/166	1200	173

Производство

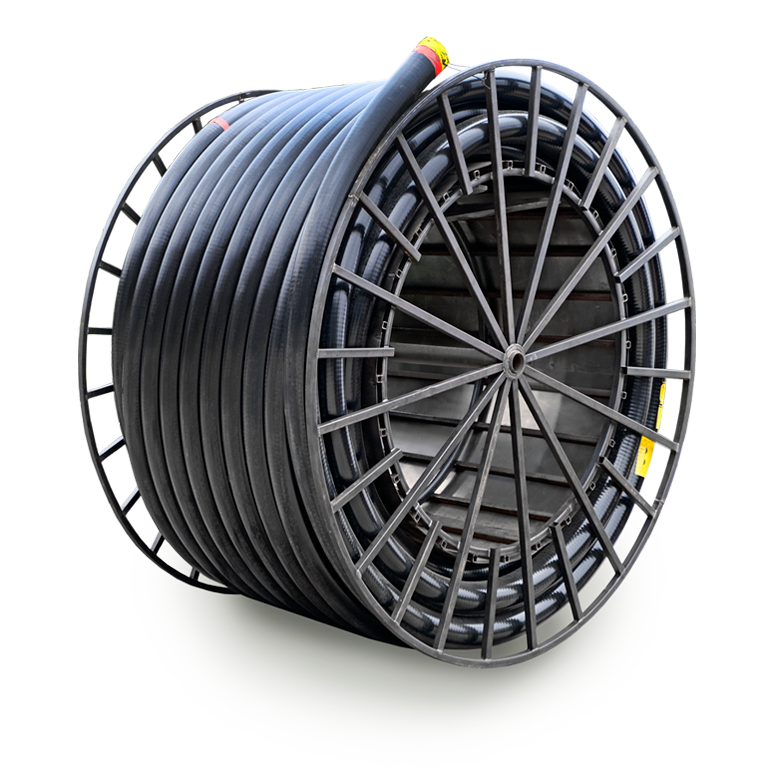

Трубы ГПАТ d 50-150 мм (по несущей трубе) изготавливаются методом непрерывной экструзии “бесконечной” длины, которая ограничена лишь пределом намотки, и поставляется в свернутом состоянии на катушках или в “бухтах”.

В процессе экструзии несущая труба армируется UD-лентами из различных материалов, выбор которых обусловлен назначением трубопровода, а затем теплоизолируется полужестким пенополиуретаном.

Производство и применение трубы ПАТ СТС с кабель-каналом

Если вы не уверены подойдет ли вам данное решение, и мы поможем вам определиться

бесплатно

Поможем в проектировании и получении муниципального гранта

Узнайте подойдет ли решение именно вам

Если вы не уверены подойдет ли вам данное решение, напишите нам и мы поможем вам определиться

Сертификаты

(5сертификатов)

(01)

ГПАТ СТС Сертификат соответствия пожарной безопасности

(02)

ГПАТ СТС Сертификат соответствия

(03)

Сертификат соответствия на фланцы арматуры, соединительных частей трубопроводов Евразийского экономического союза

(04)

Термокабель саморегулирующийся Grandex-17-2CR

(05)

ГПАТ СТС сертификат соответствия

Сравнение типов продукции

Почему выбирают нас

(01)

Полная комплектация сетей

(02)

Консультации по проектированию

(03)

Услуги по монтажу, шефмонтаж

(04)

Производство с 2001 года

(05)

Нестандартные решения

Остались вопросы? Дайте нам знать!

Наименование Монтажная гильза	Размеры трубы (d × толщина стенки), мм		Размеры детали, мм
Наименование Монтажная гильза	6 бар	10 бар	L	D
25	25× 2,3	25×3,5	27	30,0
32	32×2,9	32×4,4	35	39,0
40	40×3,7	40×5,5	37	48,5
50	50×4,6	50×6,9	44	60,5
63	63×5,8	—	53	73,5
75	75×6,8	—	53	88,0
90	90×8,2	—	53	107,0
110	110×10,0	—	53	129,0
125	—
140	—
160	—
Материал: Нержавеющая сталь, Сталь 20. Для диапазона d 25-40 мм возможно изготовление из латуни

Наименование Монтажная гильза	Размеры трубы (d × толщина стенки), мм	Размеры детали, мм
Наименование Монтажная гильза	Размеры трубы (d × толщина стенки), мм	L	D
25	—
32	—
40	40,0×4,0	37	48,5
50	47,7×3,6	110	61,0
63	58,5×4,0	120	74,0
75	69,5×4,6	125	88,0
90	84,0×6,0	135	107,0
110	101,0×6,5	140	129,0
125	116,0×6,8	150	148,0
140	127,0×7,1	165	158,0
160	144,0×7,5	165	178,0
Материал: Нержавеющая сталь, Сталь 20

Наименование Монтажная компрессионная гильза	Размеры трубы (d × толщина стенки), мм	Размеры детали, мм
Наименование Монтажная компрессионная гильза	Размеры трубы (d × толщина стенки), мм	L	D
50	47,7×3,6	132,0	57,5
63	58,5×4,0	163,0	68,0
75	69,5×4,6	162,0	80,0
90	84,0×6,0	162,0	93,5
110	101,0×6,5	162,0	113,5
125	116,0×6,8	198,0	127,0
140	127,0×7,1	198,0	138,0
160	144,0×7,5	198,0	156,0
Материал: Нержавеющая сталь, Сталь 20

	Толщина стенки, мм	Масса 1 п.м., кг	Максимальная длина в бухте, м	Минимальный радиус изгиба, м
25 (SDR13,6)	2	0,15	400	0,13
32	2,3	0,20	400	0,16
40	2,4	0,30	300	0,20
50	3	0,46	300	0,25
63	3,8	0,72	300	0,32
75	4,5	1,02	300	0,38
90	5,4	1,48	300	0,45
110	6,6	2,19	300	0,55
125*	7,4	2,81	отрезками до 13 м
140*	8,3	3,52
160	9,5	4,60
180*	10,7	5,83
200*	11,9	7,18
225	13,4	9,12
250*	14,8	11,20

	Толщина стенки, мм	Масса 1 п.м., кг	Максимальная длина в бухте, м	Минимальный радиус изгиба, м
20	1,9	0,11	400	0,10
25	2,3	0,17	400	0,13
32	2,9	0,27	400	0,16
40	3,7	0,43	300	0,20
50	4,6	0,66	300	0,25
63	5,8	1,04	300	0,32
75	6,8	1,45	300	0,38
90	8,2	2,10	300	0,45
110	10	3,11	300	0,55

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,, мм	Вес 1 п.м., кг
25/90 с кабель-каналом	25 × 2,0	90 × 2,0	1,03
32/90 с кабель-каналом	32 × 2,0	90 × 2,0	1,10
40/110 с кабель-каналом	40 × 2,4	110 × 2,1	1,40
50/125 с кабель-каналом	50 × 3,0	125 × 2,2	2,05
63/140 с кабель-каналом	63 × 3,8	140 × 2,5	2,70
75/140 с кабель-каналом	75 × 4,5	140 × 2,5	3,02
90/160 с кабель-каналом	90 × 5,4	160 × 2,8	3,85
110/180 с кабель-каналом	110 × 6,6	180 × 2,8	4,70

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,, мм	Вес 1 п.м., кг
50/110	47,7 × 3,6	110 × 2,5	2,4
63/110	58,5 × 4,0	110 × 2,5	2,5
75/125	69,5 × 4,6	125 × 2,5	3,2
90/140	84,0 × 6,0	140 × 2,5	4,1
110/160	101,0 × 6,5	160 × 2,8	4,6
125/180	116,0 × 6,8	180 × 3,2	6,4
140/180	127,0 × 7,1	180 × 3,2	6,6
160/225	144,0 × 7,5	225 × 3,8	9,5

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об × s_об, мм	Вес 1 п.м., кг
2 × 40/140	40,0 × 4,0 40,0 × 4,0	140 × 2,7	1,1
2 × 50/160	47,7 × 3,6 47,7 × 3,6	160 × 2,7	1,2
2 × 63/180	58,5 × 4,0 58,5 × 4,0	180 × 3,0	1,3
2 × 75/225	69,5 × 4,6 69,5 × 4,6	225 × 3,2	1,6

	Напорная труба d_тр × s_тр, мм	Оболочка D_об × s_об, мм	Вес 1 п.м., кг
40/90	40,0 × 4,0	90 × 2,3	1,7
50/110	47,7 × 3,6	110 × 2,4	2,4
63/110	58,5 × 4,0	110 × 2,4	2,5
75/125	69,5 × 4,6	125 × 2,5	3,2
90/140	84,0 × 6,0	140 × 2,7	4,1
110/160	101,0 × 6,5	160 × 2,7	4,6
125/180	116,0 × 6,8	180 × 3,0	6,4
140/180	127,0 × 7,1	180 × 3,0	6,6
160/225	144,0 × 7,5	225 × 3,2	9,5

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,, мм	Вес 1 п.м., кг
2х25+2х20/140	25 × 2,3 25 × 2,3 20 × 1,9 20 × 1,9	140 × 2,7	2,56
2х32+2х25/140	32 × 2,9 32 × 2,9 25 × 2,3 25 × 2,3	140 × 2,7	2,79
2х32+32+25/140	32 × 2,9 32 × 2,9 32 × 4,4 25 × 3,5	140 × 2,7	3,06
2х40+2х32/160	40 × 3,7 40 × 3,7 32 × 2,9 32 × 2,9	160 × 2,7	3,74
2х40+40+32/160	40 × 3,7 40 × 3,7 40 × 5,5 32 × 4,4	160 × 2,7	4,15

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,, мм	Вес 1 п.м., кг
2 × 20/110	20 × 1,9 20 × 1,9	110 × 2,4	1,37
2 × 25/110	25 × 2,3 25 × 2,3	110 × 2,4	1,46
2 × 32/125	32 × 2,9 32 × 2,9	125 × 2,5	2,19
2 × 40/140	40 × 3,7 40 × 3,7	140 × 2,7	2,61
2 × 50/160	50 × 4,6 50 × 4,6	160 × 2,7	3,31
32+25/125	32 × 2,9 25 × 2,3	125 × 2,5	1,9
40+32/140	40 × 3,7 32 × 2,9	140 × 2,7	2,47
50+32/140	50 × 4,6 32 × 2,9	140 × 2,7	2,64
50+40/160	50 × 4,6 40 × 3,7	160 × 2,7	3,14

	Длина в бухте, м	Диаметр бухты D_б,, м	Ширина бухты W_б, м	Радиус изгиба, м
2 × 20/110	300	2,85	1,0	0,9
2 × 25/110	300	2,85	1,0	1,0
2 × 32/125	250	2,90	1,0	1,0
2 × 40/140	150	2,90	1,3	1,1
2 × 50/160	120	2,80	1,3	1,2
32+25/125	150	2,90	1,0	1,0
40+32/140	150	2,90	1,3	1,1
50+32/140	150	2,90	1,3	1,1
50+40/160	120	2,80	1,3	1,2

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,, мм	Вес 1 п.м., кг
20 × 1,9/90	20 × 1,9	90 × 2,3	1,01
25 × 2,3/90	25 × 2,3	90 × 2,3	1,06
32 × 2,9/90	32 × 2,9	90 × 2,3	1,14
40 × 3,7/90	40 × 3,7	90 × 2,3	1,27
50 × 4,6/110	50 × 4,6	110 × 2,4	1,72
63 × 5,8/125	63 × 5,8	125 × 2,5	2,42
75 × 6,8/140	75 × 6,8	140 × 2,7	3,09
90 × 8,2/160	90 × 8,2	160 × 2,7	3,98
110 × 10,0/160	110 × 10,0	160 × 2,7	4,78

	Длина в бухте, м	Диаметр бухты D_б,, м	Ширина бухты W_б, м	Радиус изгиба, м
20 × 1,9/90	400	2,55	1,0	0,8
25 × 2,3/90	400	2,55	1,0	0,8
32 × 2,9/90	400	2,55	1,0	0,8
40 × 3,7/90	400	2,55	1,0	0,8
50 × 4,6/110	300	2,85	1,0	0,9
63 × 5,8/125	250	2,90	1,0	1,0
75 × 6,8/140	200	2,90	1,3	1,1
90 × 8,2/160	150	2,80	1,3	1,2
110 × 10,0/160	150	2,80	1,3	1,2
