Трубы ТВЭЛ-ЭКОПЭКС

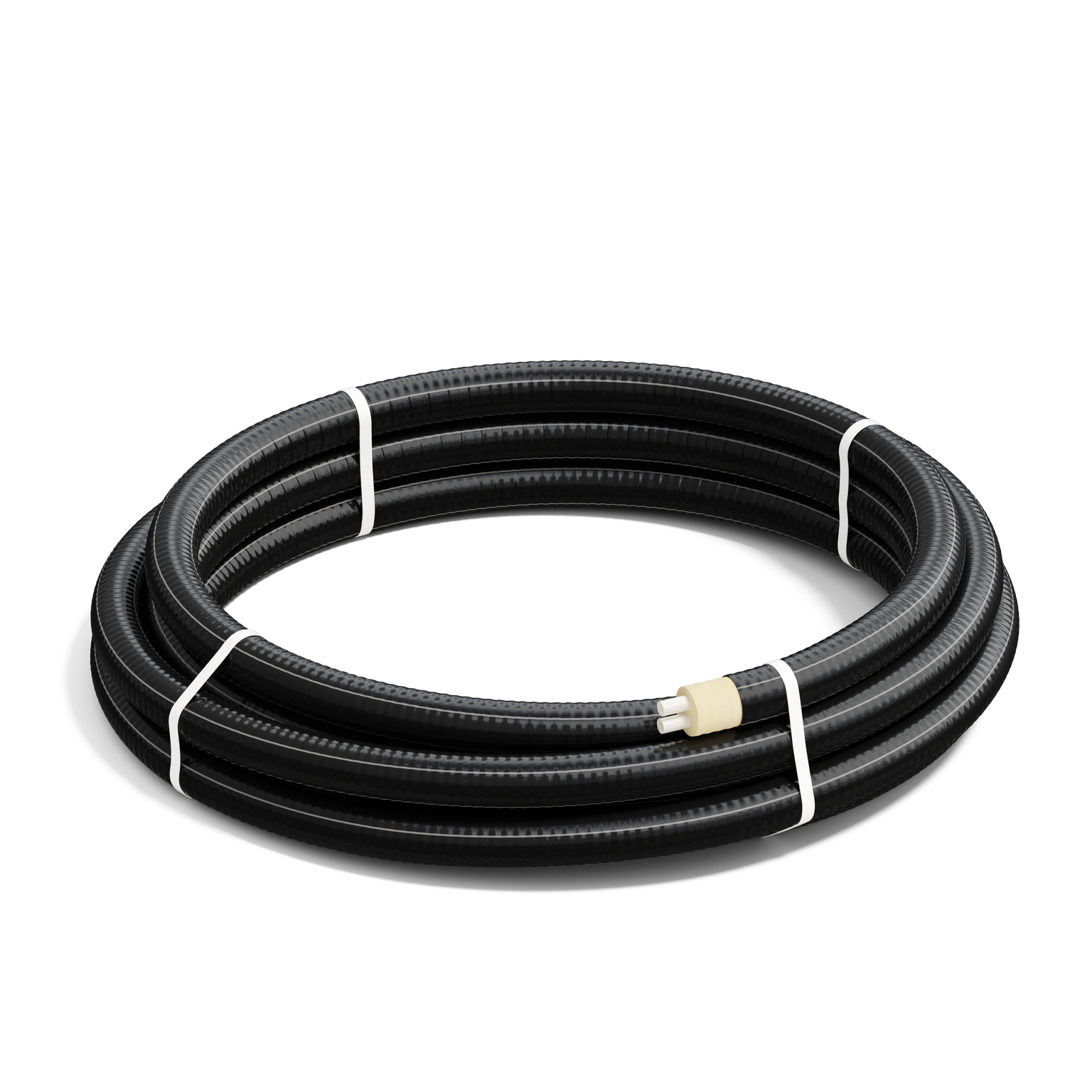

Труба ТВЭЛ- ЭКОПЭКС-2

Готовая тепло-гидроизолированная двухтрубная система для отопления или горячего водоснабжения максимальной рабочей температурой до +90 °C и максимальным давлением до 8 бар (0,8 МПа).

каталог

Области применения

(01)

ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ

Наружные сети горячего водоснабжения, наиболее эффективно проявляющие свои преимущества в условиях частного домовладения и самостоятельного обустройства наружных сетей небольших участков

(02)

ОТОПЛЕНИЕ

Наружные сети отопления, наиболее эффективно проявляющие свои преимущества в условиях частного домовладения и самостоятельного обустройства наружных сетей небольших участков

ОСОБЕННОСТИ ТРУБЫ ТВЭЛ-ПЭКС-ХВС

расчетный срок службы 50 лет

Простой монтаж соединений комплектующим и из свободной розничной продажи

Материал трубы не подвержен коррозии

Не зарастает осадками внутри несущей трубы

Выдерживает случаи замораживания- размораживания без потери свойств

Производство аккредитовано в ПАО «Газпромнефть»

ВИДЫ ТРУБ ТВЭЛ-ЭКОПЭКС-2

Типоразмер трубы, мм	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,, мм	Вес бухты, кг
15 м	20 м	25 м
	2 × 25/90	25 × 3,5	90 × 2,0	23	30	38
2 × 32/110	32 × 4,4	110 × 2,1	30	40	50

Типоразмер трубы, мм

Напорная труба, d_тр × s_тр, мм

Оболочка D_об× s_об,, мм

Вес бухты, кг

15 м

20 м

25 м

2 × 25/90

25 × 3,5

90 × 2,0

2 × 32/110

32 × 4,4

110 × 2,1

Типоразмер трубы, мм	Диаметр бухты D_б,, м	Ширина бухты W_б, м	Радиус изгиба, м
	2 × 25/90	1,65	0,30	0,8
2 × 32/110	1,75	0,35	0,9

Производство

Производство и применение трубы ТВЭЛ- ЭКОПЭКС-2

Если вы не уверены подойдет ли вам данное решение, и мы поможем вам определиться

бесплатно

Поможем в проектировании и получении муниципального гранта

Узнайте подойдет ли решение именно вам

Если вы не уверены подойдет ли вам данное решение, напишите нам и мы поможем вам определиться

Сертификаты

(3сертификата)

(01)

Сертификат соответствия на трубы PE-RT тип II с тепловой изоляцией ТВЭЛ-ПЭКС

(02)

Свидетельство о государственной регистрации труб с тепловой изоляцией ТВЭЛ-ЭКОПЭКС

(03)

Сертификат соответствия на трубы напорные из термопластов с тепловой изоляцией ТВЭЛ- ЭКОПЭКС

Сравнение типов продукции

Почему выбирают нас

(01)

Полная комплектация сетей

(02)

Консультации по проектированию

(03)

Услуги по монтажу, шефмонтаж

(04)

Производство с 2001 года

(05)

Нестандартные решения

Остались вопросы? Дайте нам знать!

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,,, мм	Вес 1 п.м., кг
50/71	71,2 × 10,6	179 × 3,0	5,5
50/84	84,4 × 17,6	192 × 3,0	5,9
65/88	88,2 × 11,6	196 × 3,0	6,8
65/99	99,4 × 17,2	207 × 3,0	7,3
75/99	99,2 × 12,1	207 × 3,0	7,5
75/109	109,4 × 17,2	212 × 3,2	8,0
80/107	107,2 × 13,6	212 × 3,2	8,8
80/115	115,4 × 17,1	212 × 3,2	9,4
90/119	119,2 × 14,6	212 × 3,2	9,7
90/126	126,4 × 18,2	212 × 3,2	10,0
100/130	130,25 × 15,1	212 × 4,0	12,0
100/137	137,4 × 18,7	212 × 4,0	13,0
125/159	159,2 × 17,1	212 × 4,0	12,0
125/166	166,4 × 20,7	212 × 4,0	15,0

	Напорная труба, d_тр × s_тр, мм	Вес 1 п.м., кг
50/71	71,2 × 10,6	3,6
50/84	84,4 × 17,6	4,0
65/88	88,2 × 11,6	4,7
65/99	99,4 × 17,2	5,2
75/99	99,2 × 12,1	5,5
75/109	109,4 × 17,2	6,0
80/107	107,2 × 13,6	6,4
80/115	115,4 × 17,1	6,9
90/119	119,2 × 14,6	7,4
90/126	126,4 × 18,2	8,1
100/130	130,2 × 15,1	8,4
100/137	137,4 × 18,7	9,1
125/159	159,2 × 17,1	11,2
125/166	166,4 × 20,7	12,1
150/188	188,0 × 19,0	14,3
150/195	195,2 × 22,6	15,3
175/218	218,0 × 21,5	18,1
175/225	225,2 × 25,1	19,3
200/248	248,0 × 24,0	22,3
200/255	255,2 × 27,6	23,2

Наименование	Размеры трубы (d × толщина стенки), мм		Размеры детали, мм
Наименование	6 бар	10 бар	L	D
25	25× 2,3	25×3,5	27	30,0
32	32×2,9	32×4,4	35	39,0
40	40×3,7	40×5,5	37	48,5
50	50×4,6	50×6,9	44	60,5
63	63×5,8	—	53	73,5
75	75×6,8	—	53	88,0
90	90×8,2	—	53	107,0
110	110×10,0	—	53	129,0
125	—
140	—
160	—
Материал: Нержавеющая сталь, Сталь 20. Для диапазона d 25-40 мм возможно изготовление из латуни

Наименование	Размеры трубы (d × толщина стенки), мм	Размеры детали, мм
Наименование	Размеры трубы (d × толщина стенки), мм	L	D
25	—
32	—
40	40,0×4,0	37	48,5
50	47,7×3,6	110	61,0
63	58,5×4,0	120	74,0
75	69,5×4,6	125	88,0
90	84,0×6,0	135	107,0
110	101,0×6,5	140	129,0
125	116,0×6,8	150	148,0
140	127,0×7,1	165	158,0
160	144,0×7,5	165	178,0
Материал: Нержавеющая сталь, Сталь 20

	Толщина стенки, мм	Масса 1 п.м., кг	Максимальная длина в бухте, м	Минимальный радиус изгиба, м
25 (SDR13,6)	2	0,15	400	0,13
32	2,3	0,20	400	0,16
40	2,4	0,30	300	0,20
50	3	0,46	300	0,25
63	3,8	0,72	300	0,32
75	4,5	1,02	300	0,38
90	5,4	1,48	300	0,45
110	6,6	2,19	300	0,55
125*	7,4	2,81	отрезками до 13 м
140*	8,3	3,52
160	9,5	4,60
180*	10,7	5,83
200*	11,9	7,18
225	13,4	9,12
250*	14,8	11,20

	Толщина стенки, мм	Масса 1 п.м., кг	Максимальная длина в бухте, м	Минимальный радиус изгиба, м
20	1,9	0,11	400	0,10
25	2,3	0,17	400	0,13
32	2,9	0,27	400	0,16
40	3,7	0,43	300	0,20
50	4,6	0,66	300	0,25
63	5,8	1,04	300	0,32
75	6,8	1,45	300	0,38
90	8,2	2,10	300	0,45
110	10	3,11	300	0,55

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,, мм	Вес 1 п.м., кг
25/90 с кабель-каналом	25 × 2,0	90 × 2,0	1,03
32/90 с кабель-каналом	32 × 2,0	90 × 2,0	1,10
40/110 с кабель-каналом	40 × 2,4	110 × 2,1	1,40
50/125 с кабель-каналом	50 × 3,0	125 × 2,2	2,05
63/140 с кабель-каналом	63 × 3,8	140 × 2,5	2,70
75/140 с кабель-каналом	75 × 4,5	140 × 2,5	3,02
90/160 с кабель-каналом	90 × 5,4	160 × 2,8	3,85
110/180 с кабель-каналом	110 × 6,6	180 × 2,8	4,70

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,, мм	Вес 1 п.м., кг
50/110	47,7 × 3,6	110 × 2,5	2,4
63/110	58,5 × 4,0	110 × 2,5	2,5
75/125	69,5 × 4,6	125 × 2,5	3,2
90/140	84,0 × 6,0	140 × 2,5	4,1
110/160	101,0 × 6,5	160 × 2,8	4,6
125/180	116,0 × 6,8	180 × 3,2	6,4
140/180	127,0 × 7,1	180 × 3,2	6,6
160/225	144,0 × 7,5	225 × 3,8	9,5

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об × s_об, мм	Вес 1 п.м., кг
2 × 40/140	40,0 × 4,0 40,0 × 4,0	140 × 2,7	1,1
2 × 50/160	47,7 × 3,6 47,7 × 3,6	160 × 2,7	1,2
2 × 63/180	58,5 × 4,0 58,5 × 4,0	180 × 3,0	1,3
2 × 75/225	69,5 × 4,6 69,5 × 4,6	225 × 3,2	1,6

	Напорная труба d_тр × s_тр, мм	Оболочка D_об × s_об, мм	Вес 1 п.м., кг
40/90	40,0 × 4,0	90 × 2,3	1,7
50/110	47,7 × 3,6	110 × 2,4	2,4
63/110	58,5 × 4,0	110 × 2,4	2,5
75/125	69,5 × 4,6	125 × 2,5	3,2
90/140	84,0 × 6,0	140 × 2,7	4,1
110/160	101,0 × 6,5	160 × 2,7	4,6
125/180	116,0 × 6,8	180 × 3,0	6,4
140/180	127,0 × 7,1	180 × 3,0	6,6
160/225	144,0 × 7,5	225 × 3,2	9,5

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,, мм	Вес 1 п.м., кг
2х25+2х20/140	25 × 2,3 25 × 2,3 20 × 1,9 20 × 1,9	140 × 2,7	2,56
2х32+2х25/140	32 × 2,9 32 × 2,9 25 × 2,3 25 × 2,3	140 × 2,7	2,79
2х32+32+25/140	32 × 2,9 32 × 2,9 32 × 4,4 25 × 3,5	140 × 2,7	3,06
2х40+2х32/160	40 × 3,7 40 × 3,7 32 × 2,9 32 × 2,9	160 × 2,7	3,74
2х40+40+32/160	40 × 3,7 40 × 3,7 40 × 5,5 32 × 4,4	160 × 2,7	4,15

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,, мм	Вес 1 п.м., кг
2 × 20/110	20 × 1,9 20 × 1,9	110 × 2,4	1,37
2 × 25/110	25 × 2,3 25 × 2,3	110 × 2,4	1,46
2 × 32/125	32 × 2,9 32 × 2,9	125 × 2,5	2,19
2 × 40/140	40 × 3,7 40 × 3,7	140 × 2,7	2,61
2 × 50/160	50 × 4,6 50 × 4,6	160 × 2,7	3,31
32+25/125	32 × 2,9 25 × 2,3	125 × 2,5	1,9
40+32/140	40 × 3,7 32 × 2,9	140 × 2,7	2,47
50+32/140	50 × 4,6 32 × 2,9	140 × 2,7	2,64
50+40/160	50 × 4,6 40 × 3,7	160 × 2,7	3,14

	Длина в бухте, м	Диаметр бухты D_б,, м	Ширина бухты W_б, м	Радиус изгиба, м
2 × 20/110	300	2,85	1,0	0,9
2 × 25/110	300	2,85	1,0	1,0
2 × 32/125	250	2,90	1,0	1,0
2 × 40/140	150	2,90	1,3	1,1
2 × 50/160	120	2,80	1,3	1,2
32+25/125	150	2,90	1,0	1,0
40+32/140	150	2,90	1,3	1,1
50+32/140	150	2,90	1,3	1,1
50+40/160	120	2,80	1,3	1,2

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,, мм	Вес 1 п.м., кг
20 × 1,9/90	20 × 1,9	90 × 2,3	1,01
25 × 2,3/90	25 × 2,3	90 × 2,3	1,06
32 × 2,9/90	32 × 2,9	90 × 2,3	1,14
40 × 3,7/90	40 × 3,7	90 × 2,3	1,27
50 × 4,6/110	50 × 4,6	110 × 2,4	1,72
63 × 5,8/125	63 × 5,8	125 × 2,5	2,42
75 × 6,8/140	75 × 6,8	140 × 2,7	3,09
90 × 8,2/160	90 × 8,2	160 × 2,7	3,98
110 × 10,0/160	110 × 10,0	160 × 2,7	4,78

	Длина в бухте, м	Диаметр бухты D_б,, м	Ширина бухты W_б, м	Радиус изгиба, м
20 × 1,9/90	400	2,55	1,0	0,8
25 × 2,3/90	400	2,55	1,0	0,8
32 × 2,9/90	400	2,55	1,0	0,8
40 × 3,7/90	400	2,55	1,0	0,8
50 × 4,6/110	300	2,85	1,0	0,9
63 × 5,8/125	250	2,90	1,0	1,0
75 × 6,8/140	200	2,90	1,3	1,1
90 × 8,2/160	150	2,80	1,3	1,2
110 × 10,0/160	150	2,80	1,3	1,2

Труба ТВЭЛ- ЭКОПЭКС-2

ОСОБЕННОСТИ ТРУБЫ ТВЭЛ-ПЭКС-ХВС

ВИДЫ ТРУБ ТВЭЛ-ЭКОПЭКС-2

Трубопроводная система без армирования

Трубопроводная система с армированием для 10 бар

Номенклатура

Размеры для транспортировки и монтажа

Номенклатура

Размеры для транспортировки и монтажа
