Трубы без армирующей системы

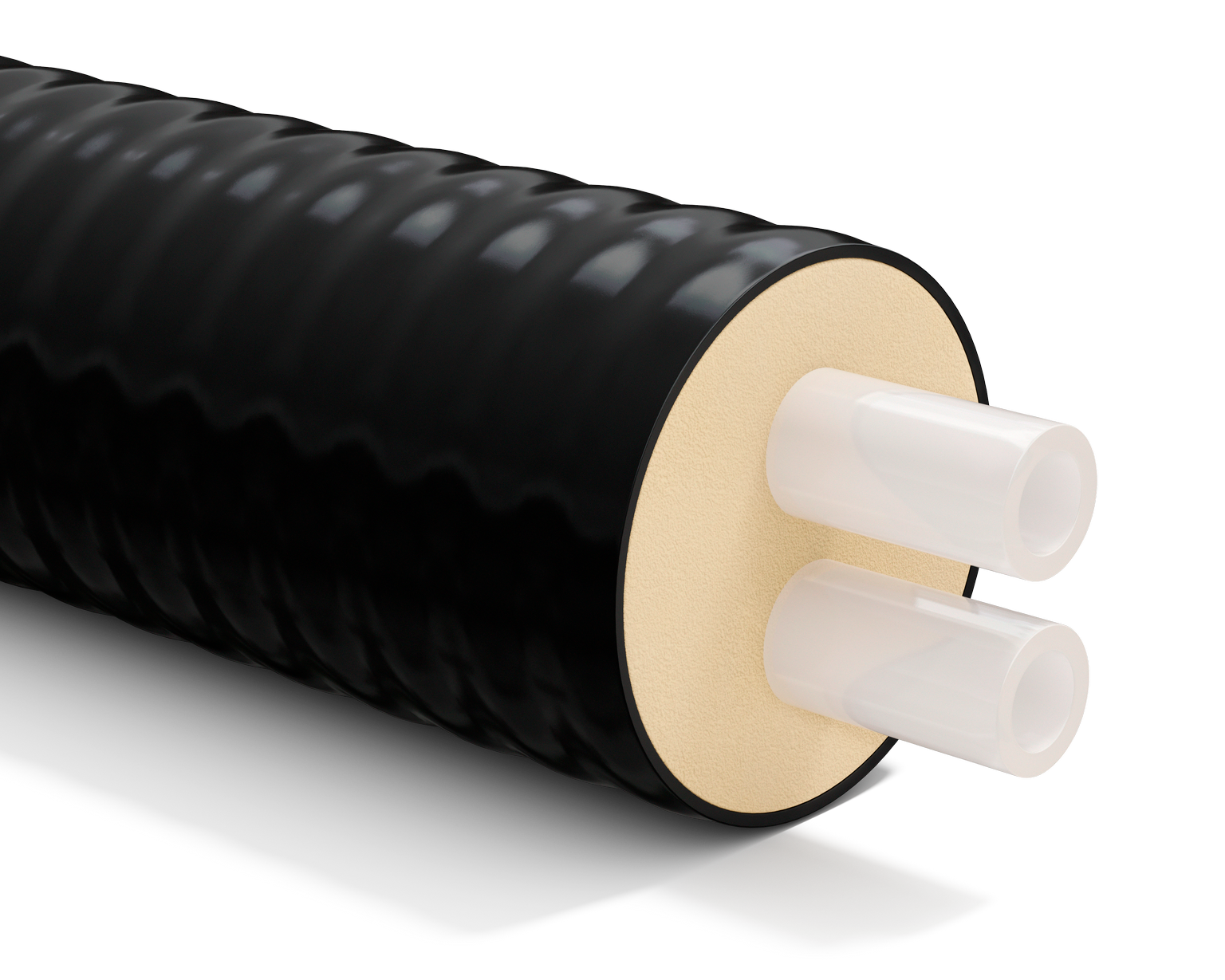

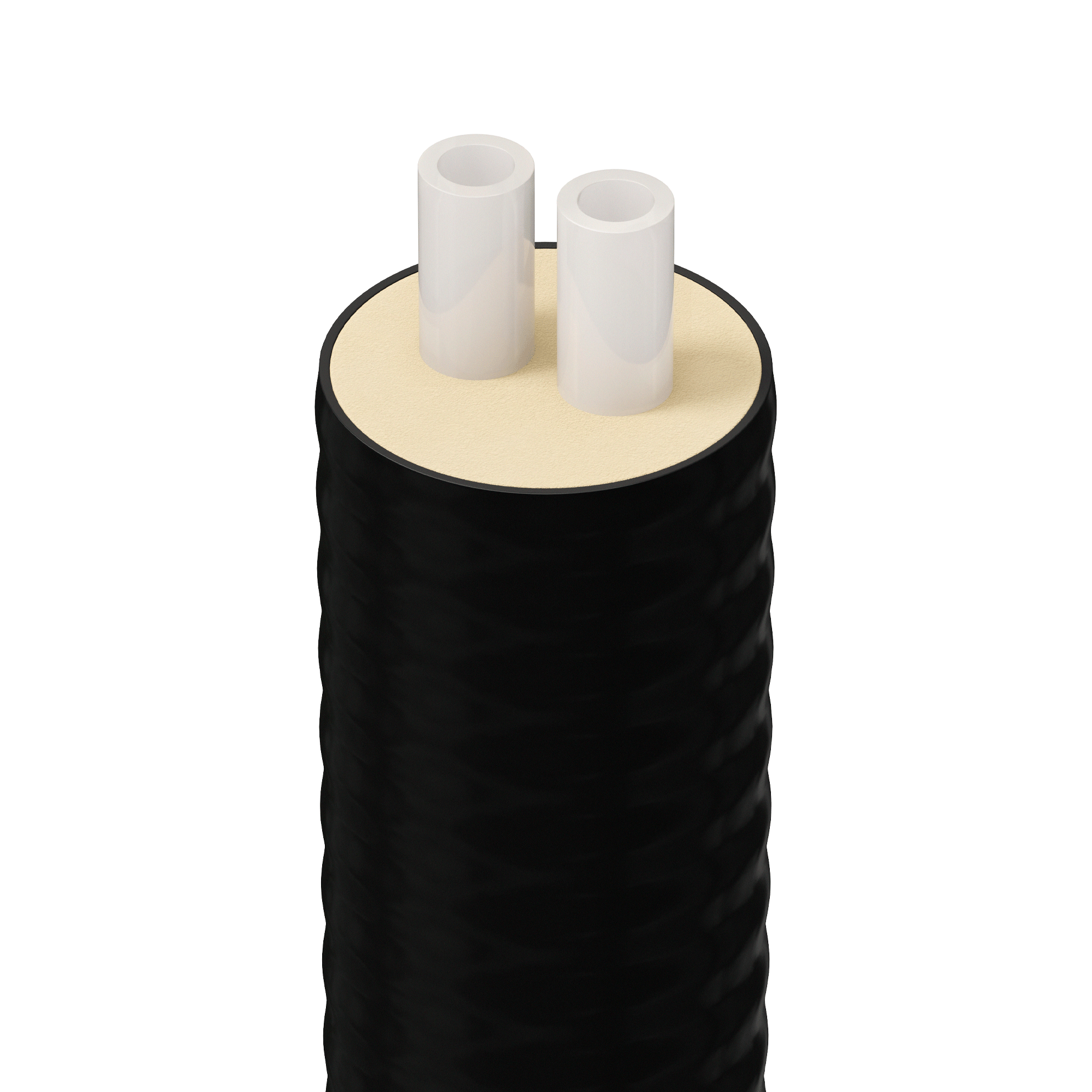

Труба ТВЭЛ-ПЭКС-2

ГОСТ Р
56730-2015

Готовая тепло-гидроизолированная двухтрубная система для горячего водоснабжения или отопления с максимальной рабочей температурой до +95 °C (+110°C) и максимальным давлением до 6 бар (0,6 Мпа) или 10 бар (1,0 Мпа)

каталог

ГОСТ Р
56730-2015

Области применения

(01)

Отопление

Наружные сети отопления зданий и сооружений с температурными графиками +95/70 °C; +75/55 °C и давлением в сети до 6 или 10 бар (0,6 или 1,0 Мпа)

(02)

Горячее водоснабжение

Наружные сети горячего водоснабжения, соответствующие санитарно-эпидемиологическим требованиям, для подачи и циркуляции воды питьевого назначения зданий и сооружений

(03)

Кондиционирование

Теплоизолированные трубопроводы для наружных систем кондиционирования зданий и сооружений.

(04)

Промышленные трубопроводы

Теплоизолированные трубопроводы для транспортировки пищевых/ непищевых /агрессивных сред.

Особенности трубы ТВЭЛ-ПЭКС-2

Материал трубы абсолютно не подвержен коррозии

Не зарастает осадками внутри несущей трубы

Самокомпенсирующаяся, не требует компенсаторов и неподвижных опор

Выдерживает случаи замораживания-размораживания без потери свойств

Расчетный срок службы 50 лет

Производство аккредитовано в ПАО «Газпромнефть»

Виды труб ТВЭЛ-ПЭКС-2

Номенклатура

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,, мм	Вес 1 п.м., кг
2 × 20/110	20 × 1,9 20 × 1,9	110 × 2,4	1,37
2 × 25/110	25 × 2,3 25 × 2,3	110 × 2,4	1,46
2 × 32/125	32 × 2,9 32 × 2,9	125 × 2,5	2,19
2 × 40/140	40 × 3,7 40 × 3,7	140 × 2,7	2,61
2 × 50/160	50 × 4,6 50 × 4,6	160 × 2,7	3,31
32+25/125	32 × 2,9 25 × 2,3	125 × 2,5	1,9
40+32/140	40 × 3,7 32 × 2,9	140 × 2,7	2,47
50+32/140	50 × 4,6 32 × 2,9	140 × 2,7	2,64
50+40/160	50 × 4,6 40 × 3,7	160 × 2,7	3,14

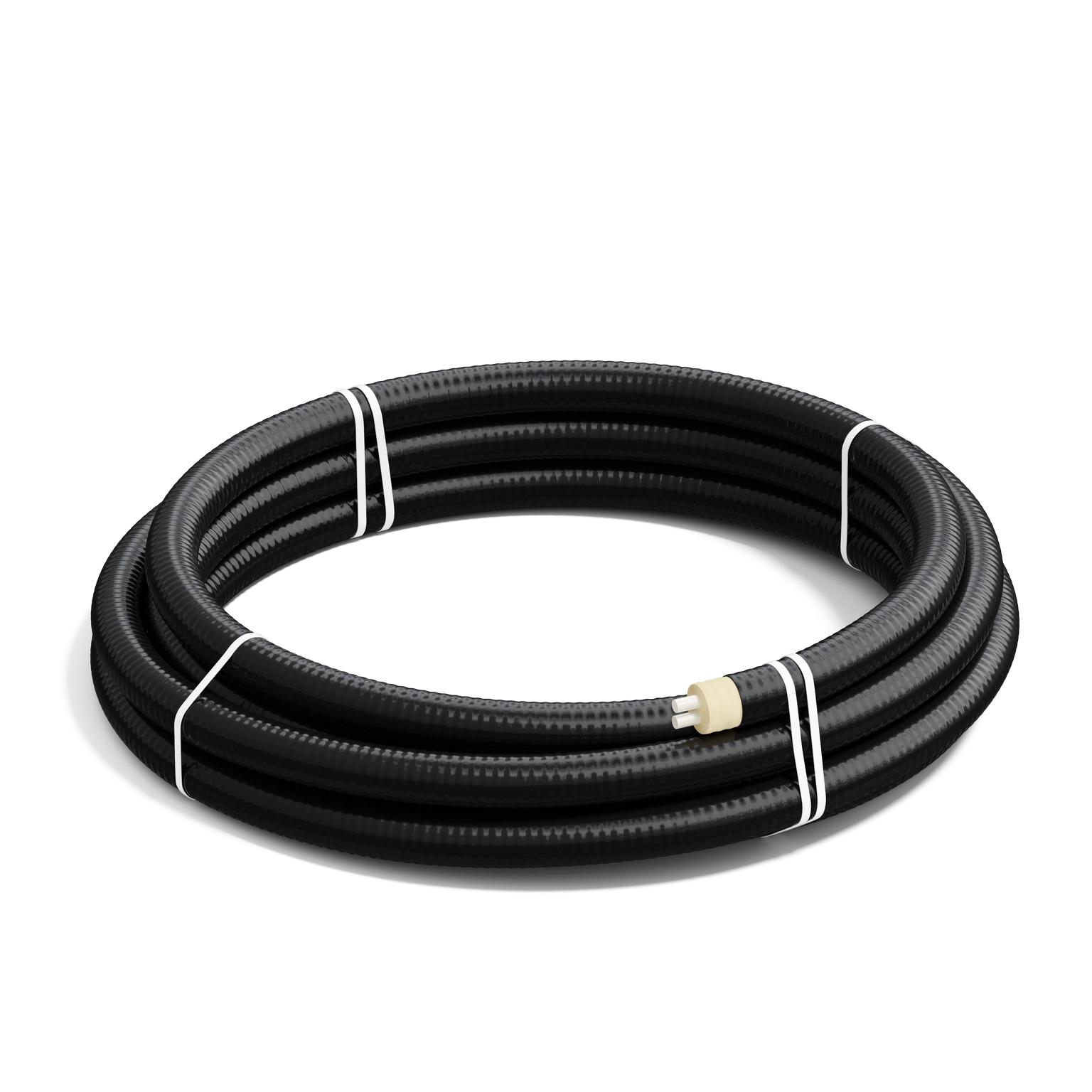

Размеры для транспортировки и монтажа

	Длина в бухте, м	Диаметр бухты D_б,, м	Ширина бухты W_б, м	Радиус изгиба, м
2 × 20/110	300	2,85	1,0	0,9
2 × 25/110	300	2,85	1,0	1,0
2 × 32/125	250	2,90	1,0	1,0
2 × 40/140	150	2,90	1,3	1,1
2 × 50/160	120	2,80	1,3	1,2
32+25/125	150	2,90	1,0	1,0
40+32/140	150	2,90	1,3	1,1
50+32/140	150	2,90	1,3	1,1
50+40/160	120	2,80	1,3	1,2

Типоразмер трубы, мм	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,, мм	Вес 1 п.м., кг
	2 × 25/110	25 × 3,5 25 × 3,5	110 × 2,4	1,61
2 × 32/125	32 × 4,4 32 × 4,4	125 × 2,5	2,42
2 × 40/140	40 × 5,5 40 × 5,5	140 × 2,7	2,96
2 × 50/160	50 × 6,9 50 × 6,9	160 × 2,7	3,86
32+25/125	32 × 4,4 25 × 3,5	125 × 2,5	2,04
40+32/140	40 × 5,5 32 × 4,4	140 × 2,7	2,76
50+32/140	50 × 6,9 32 × 4,4	140 × 2,7	3,04
50+40/160	50 × 6,9 40 × 5,5	160 × 2,7	3,59

Типоразмер трубы	Длина в бухте, м	Диаметр бухты D_б,, м	Ширина бухты W_б, м	Радиус изгиба, м
	2 × 25/110	300	2,85	1,0	0,9
2 × 32/125	250	2,90	1,0	1,0
2 × 40/140	150	2,90	1,3	1,1
2 × 50/160	120	2,80	1,3	1,2
32+25/125	250	2,90	1,0	1,0
40+32/140	150	2,90	1,3	1,1
50+32/140	150	2,90	1,3	1,1
50+40/160	120	2,80	1,3	1,2

Производство

Исполнение труб с индивидуальной изоляцией с требуемой пропускной способностью и эффективной тепловой изоляцией с максимальной рабочей температурой до +95 °C в двух вариантах: с максимальным давлением до 6 и до 10 бар.

видео о ТВЭЛПЭКС

Если вы не уверены подойдет ли вам данное решение, и мы поможем вам определиться

бесплатно

Поможем в проектировании и получении муниципального гранта

Узнайте подойдет ли решение именно вам

Если вы не уверены подойдет ли вам данное решение, напишите нам и мы поможем вам определиться

Сертификаты

(7сертификатов)

(01)

Сертификат соответствия на трубы напорные из сшитого полиэтилена в тепловой изоляции ТВЭЛ-ПЭКС

(02)

Сертификат соответствия на трубы из сшитого полиэтилена PEX-a ГОСТ-32415-2013

(03)

Сертификат соответствия на трубы напорные из сшитого полиэтилена (РЕ-Ха), обязательная сертификация

(04)

Свидетельство о государственной регистрации на трубы из сшитого полиэтилена (РЕ-Ха) в таможенном союзе Беларусь, Казахстан, РФ

(05)

Свидетельство о государственной регистрации на трубы из сшитого полиэтилена в тепловой изоляции ТВЭЛ-ПЭКС в таможенном союзе Беларусь, Казахстан, РФ

(06)

Техническое свидетельство Министерства архитектуры и строительства РБ на трубы из сшитого полиэтилена (РЕ-Ха) ТВЭЛ-ПЭКС, теплоизолированные пенополиуретаном

(07)

Сертификат соответствия на сейсмическую стойкость труб из сшитого полиэтилена PEX-a в тепловой изоляции ТВЭЛ-ПЭКС, ТВЭЛ-ПЭКС-К

Сравнение типов продукции

Почему выбирают нас

(01)

Полная комплектация сетей

(02)

Консультации по проектированию

(03)

Услуги по монтажу, шефмонтаж

(04)

Производство с 2001 года

(05)

Нестандартные решения

Остались вопросы? Дайте нам знать!

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,,, мм	Вес 1 п.м., кг
50/71	71,2 × 10,6	179 × 3,0	5,5
50/84	84,4 × 17,6	192 × 3,0	5,9
65/88	88,2 × 11,6	196 × 3,0	6,8
65/99	99,4 × 17,2	207 × 3,0	7,3
75/99	99,2 × 12,1	207 × 3,0	7,5
75/109	109,4 × 17,2	212 × 3,2	8,0
80/107	107,2 × 13,6	212 × 3,2	8,8
80/115	115,4 × 17,1	212 × 3,2	9,4
90/119	119,2 × 14,6	212 × 3,2	9,7
90/126	126,4 × 18,2	212 × 3,2	10,0
100/130	130,25 × 15,1	212 × 4,0	12,0
100/137	137,4 × 18,7	212 × 4,0	13,0
125/159	159,2 × 17,1	212 × 4,0	12,0
125/166	166,4 × 20,7	212 × 4,0	15,0

	Напорная труба, d_тр × s_тр, мм	Вес 1 п.м., кг
50/71	71,2 × 10,6	3,6
50/84	84,4 × 17,6	4,0
65/88	88,2 × 11,6	4,7
65/99	99,4 × 17,2	5,2
75/99	99,2 × 12,1	5,5
75/109	109,4 × 17,2	6,0
80/107	107,2 × 13,6	6,4
80/115	115,4 × 17,1	6,9
90/119	119,2 × 14,6	7,4
90/126	126,4 × 18,2	8,1
100/130	130,2 × 15,1	8,4
100/137	137,4 × 18,7	9,1
125/159	159,2 × 17,1	11,2
125/166	166,4 × 20,7	12,1
150/188	188,0 × 19,0	14,3
150/195	195,2 × 22,6	15,3
175/218	218,0 × 21,5	18,1
175/225	225,2 × 25,1	19,3
200/248	248,0 × 24,0	22,3
200/255	255,2 × 27,6	23,2

Наименование	Размеры трубы (d × толщина стенки), мм		Размеры детали, мм
Наименование	6 бар	10 бар	L	D
25	25× 2,3	25×3,5	27	30,0
32	32×2,9	32×4,4	35	39,0
40	40×3,7	40×5,5	37	48,5
50	50×4,6	50×6,9	44	60,5
63	63×5,8	—	53	73,5
75	75×6,8	—	53	88,0
90	90×8,2	—	53	107,0
110	110×10,0	—	53	129,0
125	—
140	—
160	—
Материал: Нержавеющая сталь, Сталь 20. Для диапазона d 25-40 мм возможно изготовление из латуни

Наименование	Размеры трубы (d × толщина стенки), мм	Размеры детали, мм
Наименование	Размеры трубы (d × толщина стенки), мм	L	D
25	—
32	—
40	40,0×4,0	37	48,5
50	47,7×3,6	110	61,0
63	58,5×4,0	120	74,0
75	69,5×4,6	125	88,0
90	84,0×6,0	135	107,0
110	101,0×6,5	140	129,0
125	116,0×6,8	150	148,0
140	127,0×7,1	165	158,0
160	144,0×7,5	165	178,0
Материал: Нержавеющая сталь, Сталь 20

	Толщина стенки, мм	Масса 1 п.м., кг	Максимальная длина в бухте, м	Минимальный радиус изгиба, м
25 (SDR13,6)	2	0,15	400	0,13
32	2,3	0,20	400	0,16
40	2,4	0,30	300	0,20
50	3	0,46	300	0,25
63	3,8	0,72	300	0,32
75	4,5	1,02	300	0,38
90	5,4	1,48	300	0,45
110	6,6	2,19	300	0,55
125*	7,4	2,81	отрезками до 13 м
140*	8,3	3,52
160	9,5	4,60
180*	10,7	5,83
200*	11,9	7,18
225	13,4	9,12
250*	14,8	11,20

	Толщина стенки, мм	Масса 1 п.м., кг	Максимальная длина в бухте, м	Минимальный радиус изгиба, м
20	1,9	0,11	400	0,10
25	2,3	0,17	400	0,13
32	2,9	0,27	400	0,16
40	3,7	0,43	300	0,20
50	4,6	0,66	300	0,25
63	5,8	1,04	300	0,32
75	6,8	1,45	300	0,38
90	8,2	2,10	300	0,45
110	10	3,11	300	0,55

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,, мм	Вес 1 п.м., кг
25/90 с кабель-каналом	25 × 2,0	90 × 2,0	1,03
32/90 с кабель-каналом	32 × 2,0	90 × 2,0	1,10
40/110 с кабель-каналом	40 × 2,4	110 × 2,1	1,40
50/125 с кабель-каналом	50 × 3,0	125 × 2,2	2,05
63/140 с кабель-каналом	63 × 3,8	140 × 2,5	2,70
75/140 с кабель-каналом	75 × 4,5	140 × 2,5	3,02
90/160 с кабель-каналом	90 × 5,4	160 × 2,8	3,85
110/180 с кабель-каналом	110 × 6,6	180 × 2,8	4,70

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,, мм	Вес 1 п.м., кг
50/110	47,7 × 3,6	110 × 2,5	2,4
63/110	58,5 × 4,0	110 × 2,5	2,5
75/125	69,5 × 4,6	125 × 2,5	3,2
90/140	84,0 × 6,0	140 × 2,5	4,1
110/160	101,0 × 6,5	160 × 2,8	4,6
125/180	116,0 × 6,8	180 × 3,2	6,4
140/180	127,0 × 7,1	180 × 3,2	6,6
160/225	144,0 × 7,5	225 × 3,8	9,5

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об × s_об, мм	Вес 1 п.м., кг
2 × 40/140	40,0 × 4,0 40,0 × 4,0	140 × 2,7	1,1
2 × 50/160	47,7 × 3,6 47,7 × 3,6	160 × 2,7	1,2
2 × 63/180	58,5 × 4,0 58,5 × 4,0	180 × 3,0	1,3
2 × 75/225	69,5 × 4,6 69,5 × 4,6	225 × 3,2	1,6

	Напорная труба d_тр × s_тр, мм	Оболочка D_об × s_об, мм	Вес 1 п.м., кг
40/90	40,0 × 4,0	90 × 2,3	1,7
50/110	47,7 × 3,6	110 × 2,4	2,4
63/110	58,5 × 4,0	110 × 2,4	2,5
75/125	69,5 × 4,6	125 × 2,5	3,2
90/140	84,0 × 6,0	140 × 2,7	4,1
110/160	101,0 × 6,5	160 × 2,7	4,6
125/180	116,0 × 6,8	180 × 3,0	6,4
140/180	127,0 × 7,1	180 × 3,0	6,6
160/225	144,0 × 7,5	225 × 3,2	9,5

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,, мм	Вес 1 п.м., кг
2х25+2х20/140	25 × 2,3 25 × 2,3 20 × 1,9 20 × 1,9	140 × 2,7	2,56
2х32+2х25/140	32 × 2,9 32 × 2,9 25 × 2,3 25 × 2,3	140 × 2,7	2,79
2х32+32+25/140	32 × 2,9 32 × 2,9 32 × 4,4 25 × 3,5	140 × 2,7	3,06
2х40+2х32/160	40 × 3,7 40 × 3,7 32 × 2,9 32 × 2,9	160 × 2,7	3,74
2х40+40+32/160	40 × 3,7 40 × 3,7 40 × 5,5 32 × 4,4	160 × 2,7	4,15

	Напорная труба, d_тр × s_тр, мм	Оболочка D_об× s_об,, мм	Вес 1 п.м., кг
20 × 1,9/90	20 × 1,9	90 × 2,3	1,01
25 × 2,3/90	25 × 2,3	90 × 2,3	1,06
32 × 2,9/90	32 × 2,9	90 × 2,3	1,14
40 × 3,7/90	40 × 3,7	90 × 2,3	1,27
50 × 4,6/110	50 × 4,6	110 × 2,4	1,72
63 × 5,8/125	63 × 5,8	125 × 2,5	2,42
75 × 6,8/140	75 × 6,8	140 × 2,7	3,09
90 × 8,2/160	90 × 8,2	160 × 2,7	3,98
110 × 10,0/160	110 × 10,0	160 × 2,7	4,78

	Длина в бухте, м	Диаметр бухты D_б,, м	Ширина бухты W_б, м	Радиус изгиба, м
20 × 1,9/90	400	2,55	1,0	0,8
25 × 2,3/90	400	2,55	1,0	0,8
32 × 2,9/90	400	2,55	1,0	0,8
40 × 3,7/90	400	2,55	1,0	0,8
50 × 4,6/110	300	2,85	1,0	0,9
63 × 5,8/125	250	2,90	1,0	1,0
75 × 6,8/140	200	2,90	1,3	1,1
90 × 8,2/160	150	2,80	1,3	1,2
110 × 10,0/160	150	2,80	1,3	1,2
